Sistemele de încălzire (inclusiv încălzirea civilă, încălzirea industrială, încălzirea cu energie nouă etc.) au cerințe de bază pentru conducte, cum ar fi rezistența la temperaturi ridicate, rezistența la oboseală termică, etanșarea fiabilă, adaptabilitatea la dilatare și contracție termică și compatibilitate medie. Țevile metalice tradiționale (cum ar fi țevile din oțel galvanizat) sunt predispuse la fisurare din cauza stresului termic, în timp ce țevile din plastic sunt limitate de limita superioară de temperatură. Cu toate acestea, burdufurile din oțel inoxidabil, cu materialul și designul lor structural unic, pot rezolva în mod eficient aceste probleme și pot deveni o soluție ideală pentru conducte pentru sistemele de încălzire. Următoarele detaliază soluții specifice de aplicare din mai multe dimensiuni.​
Adaptarea în profunzime a avantajelor de performanță de bază la cerințele sistemului de încălzire
Mediul de funcționare al sistemelor de încălzire se caracterizează prin fluctuații mari de temperatură (-10 ℃ până la 300 ℃), medii diverse (apă caldă, abur, ulei termoconductor etc.) și existența stresului termic și vibrațiilor. Performanța burdufurilor din oțel inoxidabil poate îndeplini cu precizie aceste cerințe:​
Rezistență excelentă la temperatură înaltă și stabilitate termică: oțelul inoxidabil 304 poate rezista la medii cu temperatură medie sub 200℃ (cum ar fi încălzirea civilă a apei calde), oțelul inoxidabil 316 se poate adapta la scenarii de temperatură înaltă de 200-400℃ (cum ar fi conductele de abur industriale) și chiar și grade speciale, cum ar fi sistemele de încălzire deschise 3 (cum ar fi sistemele de încălzire stabilă). peste 600℃. Materialul nu va îmbătrâni sau nu va avea atenuarea rezistenței din cauza temperaturilor ridicate pe termen lung
Rezistența la oboseală termică și capacitatea de compensare a expansiunii: Structura ondulată inelară a burdufului îi conferă o bună extensibilitate axială. În timpul ciclului de pornire a sistemului de încălzire (creștere a temperaturii) și oprire (scădere de temperatură), acesta poate absorbi modificarea lungimii conductei cauzată de dilatarea și contracția termică (cantitatea de compensare poate ajunge la 5%-10% din propria lungime), reducând slăbirea interfeței sau fisurarea conductei cauzate de conexiunile rigide. Este potrivit în special pentru conectarea cazanelor, schimbătoarelor de căldură și a altor echipamente la conductele principale.​
Compatibilitate medie și rezistență la coroziune: are toleranță la mediile de încălzire obișnuite, cum ar fi apa fierbinte, aburul și uleiul conductor de căldură. Oțelul inoxidabil 304 poate rezista la detartrarea ionilor de calciu și magneziu în apă și coroziune cu oxigen. Oțelul inoxidabil 316 poate rezista la eroziunea de la aburul care conține sulf și mediile conducătoare de căldură slab acide, evitând scurgerile medii cauzate de coroziune și perforarea peretelui interior al conductei.
Fiabilitatea etanșării și capacitatea de purtare a presiunii: Prin flanșă prelucrată cu precizie, filet și alte structuri de conectare, combinate cu garnituri de etanșare rezistente la temperaturi înalte (cum ar fi garnituri de grafit, garnituri placate cu metal), se poate obține etanșare fără scurgeri la temperaturi ridicate pe termen lung. Presiunea de lucru poate ajunge la 1,6-10 MPa, îndeplinind cerințele de presiune ale încălzirii civile de joasă presiune (sub 0,6 MPa) și sistemelor industriale de abur de înaltă presiune (peste 4,0 MPa).
Eficiența conducției căldurii și economisirea energiei: Conductivitatea termică a oțelului inoxidabil (aproximativ 16-21 W/(m·K)) este mai mare decât cea a țevilor din plastic, iar structura inelară a burdufului poate crește aria de contact dintre mediu și conductă, accelerând transferul de căldură. În același timp, peretele exterior al conductei poate fi echipat convenabil cu un strat de izolație pentru a reduce pierderile de căldură și pentru a îmbunătăți performanța de economisire a energiei a sistemului.
Scenarii tipice de aplicare
Burduful din oțel inoxidabil poate rezolva în mod specific problemele de aplicare ale conductelor tradiționale în diferite tipuri de sisteme de încălzire:
Sisteme civile de încălzire și apă caldă
Conectarea conductelor de ramificație între calorifere și conductele principale: Folosind flexibilitatea burdufurilor, acestea pot ocoli cu ușurință obstacole precum pereții și mobilierul, pot reduce utilizarea coturilor și pot reduce rezistența la curgerea apei; în același timp, ele absorb expansiunea și contracția conductei în timpul sezoanelor de încălzire și fără încălzire pentru a evita scurgerea interfeței.

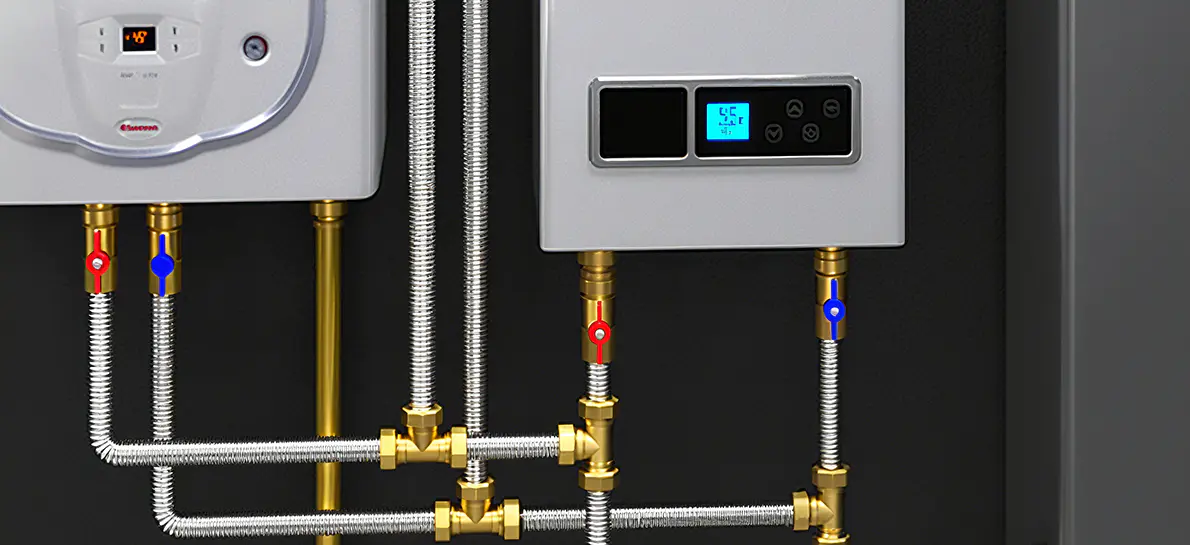

Conexiune între cazanele suspendate și conductele de apă caldă: pot rezista la temperatura apei calde de 80-95℃ în timpul funcționării cazanelor suspendate, pot rezista la oboseala termică cauzată de pornirea și oprirea frecventă și sunt mai durabile decât furtunurile de cauciuc (ușor de învechit) și conductele de cupru (rigiditate puternică), cu o durată de viață mai mare de 15 ani.
Conectarea colectoarelor în încălzirea prin pardoseală la temperatură joasă (încălzire prin pardoseală cu apă): Burduful de calibru mic (DN15-DN25) se poate adapta la configurația cu mai multe ramuri a conductelor de încălzire prin pardoseală, reduce rezistența la curgerea apei și îmbunătățește uniformitatea disipării căldurii.
Sisteme industriale de încălzire
Conexiune între cazane și conducte de abur: La ieșirea cazanelor pe cărbune/gaz, burduful poate absorbi dilatarea termică severă în timpul pornirii cazanului, poate proteja supapele și interfețele conductelor și poate evita scurgerea aburului (temperatura aburului este de obicei 150-300℃, presiunea 1,0-4,0MPa).
Sisteme de încălzire cu ulei conducătoare de căldură: utilizate pentru conectarea cuptoarelor cu ulei conducătoare de căldură cu reactoare, uscătoare și alte echipamente. Oțelul inoxidabil 316 poate rezista la eroziunea pe termen lung a uleiului conductor de căldură (temperatura 200-300℃), iar rezistența sa la vibrații (generată de funcționarea pompei) previne slăbirea îmbinărilor conductei.
Conexiunea conductei a echipamentelor electrice de încălzire: cum ar fi conductele de intrare și ieșire ale reactoarelor de încălzire electrică, burduful se poate adapta la temperatura locală ridicată a elementelor de încălzire electrică și nu există nicio problemă de emisie de miros din conductele de plastic.
Sisteme noi de încălzire cu energie
Conducte de circulație ale sistemelor de colectare solară termică: conectarea colectoarelor solare și a rezervoarelor de stocare a apei calde, oțelul inoxidabil 304 poate rezista la temperaturi ridicate (70-100℃) sub lumina directă a soarelui și coroziunea ploii, iar structura flexibilă se adaptează la deplasarea ușoară a colectoarelor datorită unghiurilor de instalare.
Conducte de circulație a apei ale pompelor de căldură cu sursă de aer: în intervalul de fluctuație de temperatură de la -10 ℃ la 55 ℃, burduful poate compensa expansiunea și contracția conductelor cauzate de schimbările de temperatură a mediului, evitând fragilizarea la temperatură joasă sau deformarea la temperatură înaltă a țevilor din plastic.
Scenarii speciale de încălzire
Conducte de dezinfecție cu abur în industria de prelucrare a alimentelor: peretele interior al burdufului din oțel inoxidabil este neted și ușor de curățat, îndeplinește standardele de igienă alimentară (cum ar fi certificarea 3A), rezistă la dezinfecția cu abur la temperatură înaltă de 121 ℃ și nu are riscul de poluare cu rugina.
Conexiunea conductei a echipamentelor de încălzire de laborator (cum ar fi băile de ulei, rezervoarele cu temperatură constantă): Burduful de calibru mic (DN6-DN15) se poate adapta cu precizie la echipamentele de precizie, iar rezistența lor la vibrații asigură o transmisie medie stabilă în timpul experimentelor.
Puncte cheie de selecție și specificații de instalare
1. Selecția științifică
Potrivirea materialelor: oțelul inoxidabil 304 este selectat pentru sisteme cu temperatură medie (≤200℃); Oțelul inoxidabil 316 este selectat pentru sisteme cu temperatură înaltă (200-400℃) sau medii corozive (cum ar fi aburul care conține sulf); Oțelul inoxidabil 310S este selectat pentru sistemele cu temperaturi ultra-înalte (>400℃).
Calibru și presiune nominală: Selectați calibrele DN10-DN300 în funcție de debitul agentului de încălzire (DN15-DN50 este utilizat în mod obișnuit în scopuri civile, DN50-DN200 în scopuri industriale); presiunea de lucru trebuie să fie ≥1,25 ori presiunea de proiectare a sistemului (de exemplu, dacă presiunea de proiectare a unui sistem de abur este de 1,6 MPa, selectați burduf cu un rating de ≥2,0 MPa).
Metoda de conectare: Conexiunea filetată (cu bandă de materie primă rezistentă la temperaturi înalte) este utilizată în mod obișnuit în sistemele civile; racordarea cu flansa (cu garnituri metalice bobinate) este folosita mai ales in sistemele industriale; Îmbinările cu virole pot fi selectate pentru conectarea echipamentelor de precizie (pentru a asigura curățarea fără colțuri moarte).
Valoarea de compensare a expansiunii: Calculați cantitatea de dilatare termică în funcție de lungimea conductei și diferența de temperatură (formula: ΔL=α×L×ΔT, unde α este coeficientul de dilatare liniară al oțelului inoxidabil), asigurându-vă că valoarea de compensare a burdufului este ≥ valoarea calculată pentru a evita întinderea sau compresia excesivă.
2. Specificații de instalare
Pretratare și curățare: înainte de instalare, îndepărtați depunerile de oxid și petele de ulei din conductă. Sistemele de temperatură înaltă trebuie degresate (cum ar fi curățarea cu tricloretilenă); la conectarea cu echipamente alimentare și farmaceutice, trebuie selectate burdufuri cu pereți interiori lustruiți electrolitic pentru a evita creșterea microbiană.
Îndoire și fixare: Raza de îndoire este ≥ raza specificată de produs (de obicei de 6-10 ori diametrul țevii). Este interzisă aplicarea unei forțe excesive în timpul îndoirii la rece pentru a provoca deformarea ondulației; Suporturile de alunecare sunt fixate la fiecare 2-3 metri în secțiunea dreaptă (permițând expansiunea axială), iar suporturile fixe sunt fixate la ambele capete ale secțiunii de compensare pentru a limita deplasarea laterală.
Etanșare și izolație: Când se folosește conexiunea cu flanșă, strângeți șuruburile uniform (pas cu pas în diagonală) pentru a evita defectarea etanșării cauzată de sarcina excentrică; Conductele la temperatură înaltă trebuie să fie înfășurate cu straturi de izolație (cum ar fi vată de rocă, silicat de aluminiu) în afara burdufului, dar spațiul de expansiune trebuie rezervat pentru a preveni ca stratul de izolație să împiedice compensarea burdufului.
Funcționare și testare de probă: După instalare, efectuați un test de presiune a apei (presiunea de testare este de 1,5 ori presiunea de lucru, iar presiunea este menținută timp de 30 de minute fără scurgeri); Sistemele de temperatură înaltă trebuie să efectueze punerea în funcțiune la cald pentru a monitoriza dacă burduful se extinde și se contractă fără probleme și dacă există scurgeri la interfață.
Beneficiile aplicației
Prelungirea duratei de viață a sistemului: rezistența la oboseală termică a burdufurilor din oțel inoxidabil poate extinde ciclul de funcționare fără probleme al sistemului de încălzire la mai mult de 10 ani, depășindu-l cu mult pe cel al țevilor din oțel galvanizat (5-8 ani) și al țevilor din plastic (3-5 ani), reducând costurile de înlocuire.
Reduceți costurile de întreținere: rezistența la coroziune și rezistența la temperaturi înalte reduc întreținerea la oprire cauzată de coroziunea și ruperea conductei, iar costurile anuale de întreținere pot fi reduse cu 40%-60%; în special în sistemele industriale de încălzire, pot fi evitate pierderile de producție cauzate de scurgerile medii.​
Îmbunătățiți siguranța operațională: etanșarea cu scurgeri zero și designul anti-stres termic reduc riscul de opărire și incendii cauzate de scurgerile de medii la temperatură înaltă (cum ar fi aburul și uleiul conductor de căldură) și pot reduce pierderile de proprietate cauzate de scurgerile de apă menajeră în încălzirea civilă.
Îmbunătățiți adaptabilitatea sistemului: capacitatea flexibilă de compensare face ca instalarea conductelor să nu fie limitată de structurile clădirii (cum ar fi pereții și podelele), în special potrivite pentru transformarea sistemelor de încălzire în clădiri vechi, reducând excavarea pereților și daunele structurale.
Rezumat
Prin avantajele duble ale materialului și structurii, burdufurile din oțel inoxidabil realizează performanțe cuprinzătoare de „rezistență la temperaturi înalte, anti-expansiune, etanșare stabilă și durată lungă de viață” în sistemele de încălzire. Fie că este vorba de cerințele de confort ale încălzirii civile sau de condițiile dure de lucru ale încălzirii industriale, acestea pot oferi soluții fiabile pentru conducte, punând o bază solidă pentru funcționarea eficientă și sigură a sistemelor de încălzire.​.
