Răspuns rapid: Cum să determinați dimensiunea corectă a conectorului de gaz
Mărimea corectă pentru a Conector flexibil pentru gaz din oțel inoxidabil este setat de fitingul de admisie de pe aparat și de racordul de ieșire de pe robinetul de închidere a gazului, nu de dimensiunea conductei de gaz de ramură care alimentează încăperea. Conectorii sunt etichetați după o dimensiune nominală, iar cele două dimensiuni utilizate pe majoritatea aparatelor de uz casnic sunt 3/8 inch și 1/2 inch, în timp ce dimensiunile de 3/4 inch și 1 inch sunt în general rezervate pentru aparatele cu putere mai mare, cum ar fi încălzitoarele mari de apă și cuptoarele. Pentru a alege dimensiunea potrivită, potriviți fitingul mamă de la fiecare capăt al conectorului cu dimensiunea filetului imprimată pe supapa aparatului și pe supapa de închidere, apoi confirmați că capacitatea nominală de intrare a acelei dimensiuni nominale este egală sau mai mare decât cifra maximă BTU pe oră imprimată pe plăcuța cu date tehnice a aparatului.
A conector flexibil de gaz din oțel inoxidabil pentru aragaz instalațiile sunt cel mai frecvent dimensionate la 1/2 inch, în timp ce multe aparate de gătit compacte sau portabile folosesc o conexiune mai mică de 3/8 inch. Gamele de stil comercial mai mari și unitățile combinate necesită uneori o racordare de 3/4 inchi, așa că plăcuța de identificare a aparatului trebuie întotdeauna verificată înainte de a comanda un conector de schimb.
De ce contează dimensionarea corectă pentru un furtun flexibil de gaz din oțel inoxidabil
Un conector subdimensionat restricționează fluxul de gaz către aparat, ceea ce poate duce la o performanță slabă a arzătorului, o recuperare lentă a încălzitorului de apă sau un aparat care se străduiește să își atingă puterea nominală. Un conector supradimensionat, pe de altă parte, nu se va file corect pe supapa aparatului sau pe supapa de închidere, iar forțarea unui fiting nepotrivit poate deteriora filetul atât pe conector, cât și pe supapă. Deoarece valorile de intrare ale aparatului variază între mărci și modele, dimensiunea nominală care a funcționat pe o unitate veche nu este automat corectă pentru înlocuirea acesteia, așa că plăcuța cu date tehnice trebuie verificată de fiecare dată când un aparat este schimbat.
Acest lucru diferă oarecum de modul în care a conector de gaz csst sistemul este dimensionat. Un conector de gaz CSST face, de obicei, parte dintr-un circuit continuu de tuburi ondulate din oțel inoxidabil care distribuie gazul de la un contor sau un colector către mai multe aparate de-a lungul unei structuri, astfel încât dimensiunea sa este calculată din sarcina totală conectată și lungimea fiecărei linii folosind o diagramă de dimensionare, mai degrabă decât de la un singur fiting pentru aparat. Un furtun flexibil de gaz din oțel inoxidabil folosit doar ca conector pentru un aparat, în schimb, trebuie să se potrivească doar cu cele două fitinguri între care se află.
Dimensiunile nominale comune și potrivirea aparatelor
Tabelul de mai jos rezumă modul în care dimensiunile nominale ale conectorilor se potrivesc de obicei cu aparatele obișnuite pe gaz de uz casnic. Aceste cifre sunt referințe generale, iar valoarea nominală maximă exactă de intrare ștampilată pe plăcuța de identificare a aparatului ar trebui să aibă întotdeauna prioritate față de orice diagramă generală.
| Dimensiunea nominală | Aparat tipic | Conexiune cu fir comun | Aprox. Intrare maximă |
|---|---|---|---|
| 3/8 inch | Aragaz compact, plita portabila | 3/8 inch FIP | Aproximativ 40.000 BTU/h |
| 1/2 inch | Aragaz sau aragaz, uscator pe gaz | 1/2 inch FIP | Aproximativ 75.000 BTU/h |
| 3/4 inch | Boiler pe gaz, cuptor pe gaz | 3/4 inch FIP | Aproximativ 150.000 BTU/h |
| 1 inch | Cuptor mare, alimentare cu colector | FIP de 1 inch | Aproximativ 300.000 BTU/h |
Intrare maximă aproximativă după dimensiunea nominală a conectorului
Figura 1. Intrarea maximă aproximativă a aparatului asociată cu fiecare dimensiune nominală a conectorului.

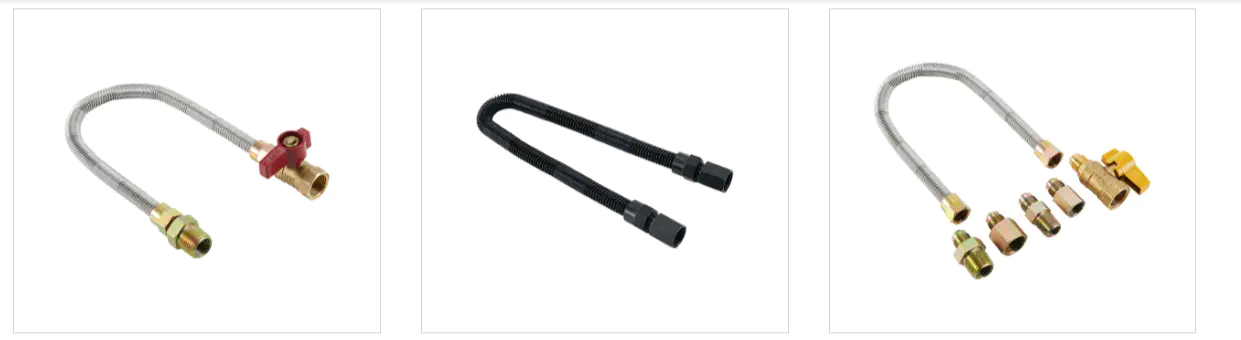

Conector de gaz flexibil din oțel inoxidabil în comparație cu opțiunile acoperite cu CSST și PVC
Cumpărătorii trebuie adesea să decidă între un gol Conector flexibil pentru gaz din oțel inoxidabil , o cursă mai lungă conector de gaz csst , și a Conector de gaz acoperit cu PVC . Toate trei au același miez din oțel inoxidabil ondulat, dar sunt construite și finisate pentru roluri diferite. Tabelul și graficul de mai jos subliniază modul în care aceste trei opțiuni se compară în general în funcție de funcție și nu de preț.
| Caracteristică | Conector flexibil pentru gaz din oțel inoxidabil | Conector de gaz CSST | Conector de gaz acoperit cu PVC |
|---|---|---|---|
| Material de bază | Oțel inoxidabil ondulat | Oțel inoxidabil ondulat | Oțel inoxidabil ondulat with PVC jacket |
| Utilizare tipică | Conectare la un singur aparat | Distributie gaze in intreaga cladire | Conectare la un singur aparat |
| Finisaj de suprafață | Inoxidabil gol sau ușor finisat | Adesea îmbrăcat pe toată durata cursei | Înveliș exterior colorat, de obicei galben |
| Interval de lungime comun | Scurt, aparat la supapă | Lung, cameră în cameră | Scurt, aparat la supapă |
Comparație ilustrativă între factorii cheie de selecție
Figura 2. Comparație ilustrativă una lângă alta, care nu este derivată dintr-un raport de testare specific.
Cum influențează diametrul bobinei și grosimea peretelui raza de curbură
Modelul ondulat pe a furtun flexibil de gaz din oțel inoxidabil este ceea ce îi permite să se îndoaie în jurul dulapurilor, supapelor compensate și spațiilor strânse de utilitate fără a se îndoi. Pe măsură ce dimensiunea nominală crește, grosimea peretelui și diametrul bobinei cresc, în general, de asemenea, ceea ce crește raza minimă prin care furtunul poate fi îndoit înainte ca ondulațiile să înceapă să se aplatizeze sau să se crape la stres la flexii repetate. Un conector care este îndoit mai strâns decât raza minimă nominală pierde aria secțiunii transversale în punctul de îndoire, ceea ce reduce debitul efectiv chiar dacă dimensiunea nominală a fitingului nu s-a schimbat.
Raza minimă de îndoire recomandată după dimensiunea nominală
Figura 3. Tendința generală a razei minime de îndoire în creștere odată cu dimensiunea nominală a conectorului.
Durabilitate ciclului de flexibilitate pentru toate tipurile de acoperire
Îndoirea repetată în timpul întreținerii, mutărilor și curățării aparatului este unul dintre principalele motive pentru care un conector al aparatului are nevoie în cele din urmă de înlocuire. Un finisaj din inox pur, a Furtun de gaz din oțel inoxidabil acoperit galben , și a Conector de gaz acoperit cu PVC toate folosesc același miez ondulat, astfel încât durata de viață a acestora este determinată în principal de grosimea peretelui, adâncimea ondulației și de cât de bine rezistă stratul exterior la abraziune în punctele în care furtunul intră în contact cu marginea dulapului sau a unui cadru. Ilustrația de mai jos este o comparație generală a durabilității relative a ciclului de flexibilitate și nu este extrasă dintr-un test specific publicat.
Indicele de durabilitate a ciclului de flexibilitate relativ ilustrativ
Figura 4. Doar index ilustrativ, destinat să arate modelul relativ mai degrabă decât valorile măsurate exacte.
Unde se folosește de obicei un furtun de gaz din oțel inoxidabil acoperit cu galben
A Furtun de gaz din oțel inoxidabil acoperit galben este un conector standard din oțel ondulat cu o manta exterioară adăugată, cel mai adesea finisat în galben, astfel încât să fie ușor de recunoscut printre alte linii flexibile într-o zonă de bucătărie sau utilitate. Acoperirea adaugă un strat de rezistență la abraziune și grăsime deasupra miezului inoxidabil, ceea ce este util în mediile de bucătărie aglomerate, unde un conector poate peria marginile dulapului, uneltele de curățare sau lichidul de gătit vărsat de-a lungul anilor. Locurile comune pe care le apare acest stil de conector includ următoarele.
- Plite de gaz rezidentiale si comerciale usoare pozitionate in zone de bucatarie cu trafic intens
- Uscătoarele pe gaz amplasate în încăperile utilitare unde furtunul poate fi vizibil și beneficiază de identificare prin culoare
- Instalații în care un tehnician dorește să separe vizual o conductă de gaz de conductele de apă sau de scurgere din apropiere dintr-o privire
- Proiecte de modernizare în care se preferă potrivirea culorii acoperirii unui conector existent pentru un aspect consistent
Jacheta adăugată nu schimbă logica de bază a mărimii nominale descrisă mai devreme în acest articol. Dimensionarea unui conector acoperit cu galben se reduce totuși la potrivirea filetelor de montare la ambele capete și la confirmarea capacității nominale față de plăcuța de identificare a aparatului.
Greșeli de dimensionare care reduc performanța aparatului
Cele mai multe reclamații privind dimensionarea se regăsesc la un număr mic de greșeli repetate în timpul selecției sau instalării.
- Alegerea unei lungimi de conector pe baza distanței de la deschiderea peretelui, mai degrabă decât pe poziția reală a supapei.
- Presupunând că fiecare gamă de gaz folosește aceeași dimensiune nominală fără a verifica plăcuța de identificare a aparatului actual.
- Reutilizarea unui conector mai vechi pe un aparat de schimb fără a verifica dimensiunea racordului de admisie încă se potrivește.
- Trecând cu vederea diferența dintre eticheta de dimensiune nominală a unui conector și diametrul său real de curgere intern.
- Amestecarea tipurilor de filet între supapa de închidere și racordul conectorului, ceea ce poate cauza o etanșare slabă a îmbinării.
Alegerea unui producător de conectori de gaz flexibil din oțel inoxidabil
Odată ce dimensiunea corectă și tipul de acoperire au fost identificate, următoarea decizie este care producător de conectori flexibili de gaz din oțel inoxidabil de la care se aprovizionează, în special pentru cumpărătorii care plasează comenzi în vrac sau repetă. Un de încredere Furnizor de conectori de gaz din oțel inoxidabil ar trebui să poată menține o adâncime constantă a ondulației și grosimea peretelui pe parcursul sesiunilor de producție, deoarece chiar și o variație mică a acestor dimensiuni modifică atât raza de îndoire, cât și capacitatea de curgere nominală discutată mai devreme în acest articol.
Pentru cumpărătorii care explorează conector de gaz flexibil en-gros aranjamente, merită să confirmăm că fabrica poate furniza o gamă completă de dimensiuni nominale de la 3/8 inch la 1 inch, împreună cu mai multe opțiuni de acoperire, inclusiv finisaje inoxidabile, acoperite cu PVC și acoperite cu galben, astfel încât o singură comandă să poată acoperi mai multe categorii de aparate simultan. Când comparăm a producător de conectori de gaz China Cumpărătorii pe baza le iau în considerare, întrebările utile de adresat includ cum este cernut stocul brut înainte de formare, cum sunt monitorizate procesele de ondulare și împletitură în timpul producției și dacă firele de montare sunt verificate cu calibrele de referință înainte de ambalare.
An Conector de gaz OEM din oțel inoxidabil programul este adesea calea cea mai eficientă pentru distribuitori și mărci de aparate care au nevoie de diametre personalizate de bobine, lungimi personalizate sau ambalaje de marcă, inclusiv un pachet dedicat conector flexibil de gaz din oțel inoxidabil pentru aragaz linie construită în jurul unei anumite platforme de aparate. Punctele cheie de evaluare includ de obicei următoarele.
- Scara producției și capacitatea de a menține o grosime constantă a peretelui pentru comenzi mari
- Gamă de dimensiuni nominale și opțiuni de acoperire oferite dintr-o singură fabrică
- Suport pentru lungimea bobinei personalizată, configurația de potrivire și ambalarea pentru programele OEM
- Control documentat al procesului de la verificarea materiilor prime până la inspecția finală
Despre Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. este o întreprindere profesională axată pe cercetarea, proiectarea, producția și vânzarea burdufurilor din oțel inoxidabil, lucrând pentru a oferi soluții de conexiune flexibile sigure și durabile pentru gaz, instalații sanitare, încălzire și domenii conexe. Compania operează ca producător OEM de conectori de gaz flexibil din oțel inoxidabil și o fabrică de conectori de gaz CSST personalizat ODM, sprijinind cumpărătorii care au nevoie fie de linii de produse standard, fie de specificații complet personalizate.
Instalația se întinde pe o suprafață de 35 mu și include 18.000 de metri pătrați de ateliere de producție standardizate, susținute de sisteme de management, inclusiv ISO9001, ISO14001 și ISO45001 . Recunoscută ca o întreprindere națională de înaltă tehnologie și o fabrică verde, Haoyin urmează o filozofie de producție construită în jurul consecvenței și calității, cu un proces care merge de la screening-ul materiilor prime și proiectarea structurală până la producție, testarea performanței și asistența post-vânzare.
Solicitați specificațiile produsului și informațiile privind comerțul cu ridicata
Cumpărătorii care au identificat dimensiunea nominală, tipul de acoperire și lungimea necesare pentru proiectul lor sunt bineveniți să trimită specificațiile aparatului pentru o recomandare de produs potrivită. Dacă cerința este un ordin de judecată mic de a Conector flexibil pentru gaz din oțel inoxidabil pentru o singură linie de produse, un vrac conector de gaz flexibil en-gros comanda, sau un Conector de gaz OEM din oțel inoxidabil programul cu branding personalizat, partajarea tipului de aparat, dimensiunilor nominale necesare și finisajului de acoperire țintă ajută la accelerarea răspunsului cu fișe de specificații precise.
Întrebări frecvente
-
Î1. Ce este un conector de gaz flexibil din oțel inoxidabil
Este un tub ondulat din oțel inoxidabil prevăzut cu capete de conectare, utilizat pentru a lega un aparat cu gaz la o supapă de închidere, permițând în același timp o oarecare flexibilitate în rutarea și plasarea aparatului.
-
Q2. Cum funcționează un conector de gaz flexibil din oțel inoxidabil
Structura de perete ondulat permite tubului să se îndoaie în jurul obstacolelor, în timp ce încă transportă gaz în siguranță între supapa de închidere și racordul de admisie a aparatului.
-
Q3. Care sunt avantajele conectorilor de gaz din oțel inoxidabil
Acestea combină flexibilitatea pentru o instalare mai ușoară cu un miez metalic durabil care rezistă la îndoiri repetate în timpul curățării, întreținerii sau înlocuirii aparatului.
-
Î4. Cât durează un conector de gaz flexibil din oțel inoxidabil
Durata de viață depinde de condițiile de instalare și de cât de des este îndoit conectorul, astfel încât inspecția vizuală periodică pentru uzura la punctele de curbură este o practică rezonabilă.
-
Î5. Sunt conectorii flexibili de gaz din oțel inoxidabil sigur de utilizat
Atunci când se utilizează dimensiunea nominală corectă, fitinguri filetate potrivite și o cale de rutare fără îndoituri sau îndoituri ascuțite, acest stil de conector este o metodă utilizată pe scară largă pentru conectarea aparatelor.
-
Î6. Se pot folosi conectori flexibili de gaz pentru gaz natural
Da, acest stil de conector este utilizat în mod obișnuit pentru conexiunile aparatelor cu gaz natural în medii rezidențiale și comerciale ușoare.
-
Î7. Se pot folosi conectori flexibili de gaz pentru gaz propan
Da, aceeași construcție ondulată din oțel inoxidabil este folosită și pentru conexiunile aparatelor cu propan, cu selecția fitingurilor în funcție de dimensiunea dispozitivului și a filetului supapei.
-
Î8. Sunt conectorii de gaz din oțel inoxidabil rezistenți la coroziune
Inoxidabil steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. Ce material este folosit pentru a face conectori flexibili de gaz
Tubul de miez este din oțel inoxidabil ondulat și, în funcție de linia de produse, poate fi lăsat gol sau finisat cu un strat exterior, cum ar fi PVC sau o manta de protecție galbenă.
-
Q10. Care este diferența dintre CSST și un conector acoperit cu PVC
Tubul de conectare de gaz CSST este, în general, utilizat pentru circuite de distribuție mai lungi în întreaga structură, în timp ce un conector de gaz acoperit cu PVC este un produs de lungime mai scurtă conceput pentru a conecta un aparat la supapa de închidere.
