Când un inginer de conducte întreabă despre „tipurile de burduf de expansiune”, adevărata întrebare este de obicei despre mișcare și ancore. Un singur burduf absoarbe mișcarea axială, un burduf universal se ocupă de decalajul lateral, burduful articulat și cardanul controlează rotația, iar un burduf echilibrat cu presiune anulează forța de presiune. Alegeți configurația care se potrivește cu deplasarea dominantă, iar restul designului - număr de convoluții, calitatea materialului, fitinguri de capăt - se încadrează la locul lor.
De mai bine de douăzeci de ani, Tehnologia burdufurilor Haoyin (Ningbo). a fabricat burduf din otel inoxidabil pentru sisteme de gaz, apă și încălzire. Din această experiență, cinci tipuri de burduf metalic acoperă aproape fiecare scenariu obișnuit de conducte: simplu, universal, cu balamale, cardan și echilibrat cu presiune. Există și versiuni din cauciuc și țesături, dar tipurile de metal domină lucrările de specificații industriale și comerciale.
Care sunt principalele tipuri de burduf de expansiune?
Burduf cu o singură expansiune
Un singur burduf de expansiune este un set de convoluție sudat între două fitinguri de capăt. Este cel mai eficient tip pentru preluarea axială: pe măsură ce conducta se încălzește și crește, burduful se comprimă; când sistemul se răcește, își revine. Deoarece presiunea acționează asupra zonei de capăt, ancorele țevii trebuie să reziste acestei forțe. În curse scurte, conexiuni la pompă și conducte, burduful unic este compact și rentabil.
Burduf de expansiune universală
Un burduf universal are două elemente de burduf separate printr-o țeavă intermediară. Cele două elemente împart deplasarea axială totală și transformă o parte din aceasta în deformare laterală. Acest lucru face ca burduful universal să fie tipul preferat pentru conductele lungi, unde conducta trebuie să absoarbă creșterea termică de-a lungul a două axe. Multe unități universale includ tiranți pentru a limita presiunea axială, astfel încât ancorele externe văd mai puțină sarcină decât cu un singur burduf.
Burduf de expansiune cu balamale și cardan
Burdufurile cu balamale sunt prevăzute cu știfturi de balamale prin feroneria de capăt. Balamalele permit rotirea unghiulară într-un singur plan și permit țevii să schimbe direcția fără a îndoi flanșele. Burduful cardanului utilizează două seturi de balamale perpendiculare, astfel încât ansamblul se rotește în orice plan în timp ce mișcarea axială este blocată. Aceste tipuri apar în încăperi restrânse, conducte de pe acoperiș și linii de proces în care punctele de ancorare sunt ușoare.
Tipuri de presiune echilibrată, toroidală, cauciuc și țesături
Burduful cu presiune echilibrată conține un al doilea element de burduf, mai mic, care produce o forță opusă. Acest lucru anulează forța de presiune, astfel încât structura exterioară nu are nevoie de o ancoră principală grea. Sunt utilizate în sistemele de abur, condens și chimice. Burduful toroidal, îmbinările din cauciuc și îmbinările din țesătură completează familia: unitățile toroidale se potrivesc pentru serviciul axial de foarte înaltă presiune, în timp ce unitățile de cauciuc și țesătură izolează vibrațiile în conductele și pompele de joasă presiune.
Comparația burdufurilor de expansiune după mișcare și tracțiune
Tabelul de mai jos compară capacitatea normală a fiecărui tip de burduf metalic. „Excelent” înseamnă că configurația este alegerea comună pentru acea mișcare; „limitat” înseamnă că poate găzdui mișcarea doar în cantități mici; „niciunul” înseamnă că din punct de vedere structural nu este destinat acelei mișcări.
| Tip | Axial | Lateral | unghiular | Controlul împingerii presiunii |
|---|---|---|---|---|
| singur | Excelent | Limitat | Limitat | Niciuna (se sunt necesare ancore) |
| Universal | Limitat | Excelent | Bun | Niciuna (se sunt necesare ancore) |
| Cu balamale | Niciuna | Limitat | Bun (one plane) | Reacționează prin balamale |
| Gimbal | Niciuna | Bun | Bun (multi-plane) | Reacționează prin cardan |
| Presiune echilibrată | Bun | Limitat | Limitat | Autoechilibrat |
Diagrama cu bare arată de ce sunt utilizate tipurile universal și cardan atunci când o țeavă trebuie să se miște lateral. Diagrama radar adaugă dimensiunea presiune-împingere și instalare-ușurință: burduful unic este simplu de instalat, dar necesită ancore grele, în timp ce burdufurile echilibrate cu presiune rezolvă problema ancorei cu prețul unui ansamblu mai lung.
Cum să alegeți burduful de expansiune potrivit
Utilizați această secvență când specificați un burduf pentru o linie nouă:
- Definiți mișcarea: axială, laterală, unghiulară și combinată, inclusiv creșterea termică și mișcarea seismică.
- Calculați forța de presiune: tracțiunea este egală cu presiunea ori suprafața efectivă a burdufului; dacă ancorele nu sunt disponibile, alegeți presiune echilibrată sau tirant universal.
- Verificați lungimea instalată: tipurile universale și cu presiune echilibrată au nevoie de mai mult spațiu; Tipurile de cardan se pot încadra în bucăți mai scurte de bobină.
- Confirmați mediul și temperatura: calitatea materialului și numărul de straturi trebuie să se potrivească cu temperatura fluidului și de operare.
- Examinați oboseala: estimați numărul de cicluri termice și comparați durata de viață necesară cu geometria de convoluție a burdufului.
O greșeală comună este de a selecta un singur burduf și apoi de a adăuga ghidaje externe pentru a absorbi mișcarea laterală. Aceasta crește tensiunea de încovoiere la marginea circumvoluției și scurtează durata de viață la oboseală. Răspunsul corect este fie schimbarea la un tip universal, fie reproiectarea aspectului ancorei.
Pentru apă curată, încălzire și servicii industriale generale, a compensator metalic flexibil rost de dilatare ondulat de la un producător de burduf din oțel inoxidabil oferă rezistența la coroziune, evaluarea presiunii și performanța la oboseală necesare pentru majoritatea sistemelor de expansiune termică.

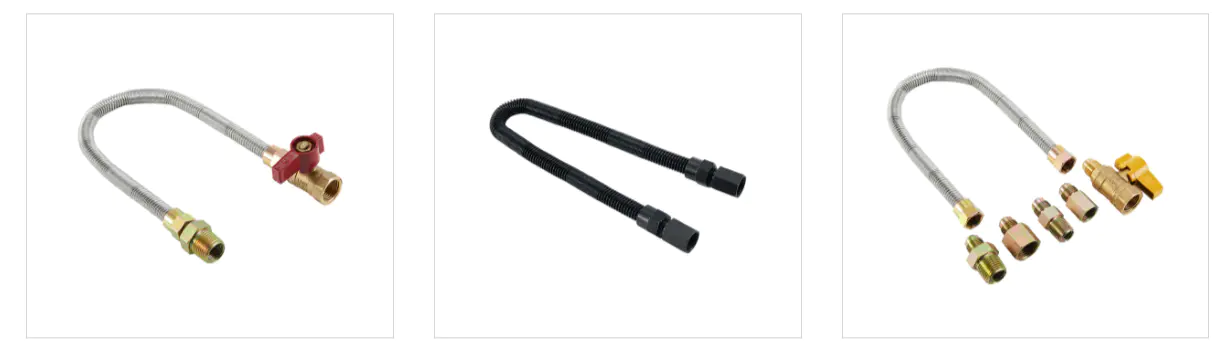

Compensator metalic flexibil Producători de rosturi de dilatare ondulate, Fabrică - H Haoyin Bellows Technology Co., Ltd este producători de top din China OEM/ODM flexibili din metal compensator ondulat compensă de dilatare și fabrica personalizată... Vizualizare produs → Întrebări frecvente despre burdufurile de extindere
Î1. La ce se folosește un burduf de expansiune?
A1. Absoarbe dilatarea termică, vibrațiile și nealinierea țevilor în sistemele de conducte de gaz, abur, apă, ulei sau chimice.
Q2. Care este diferența dintre un burduf și un rost de dilatare?
A2. Un burduf este elementul pliat flexibil; un rost de dilatare este ansamblul complet cu fitinguri, căptușeli, tiranți sau balamale.
Q3. Cât durează burduful din oțel inoxidabil?
A3. Durata de viață depinde de cicluri, presiune, temperatură și mediu. Cu cicluri termice moderate, burdufurile de calitate din oțel inoxidabil depășesc adesea 20 de ani.
Î4. Burduful metalic de expansiune poate suporta temperaturi ridicate?
A4. Da, in functie de material. Tipurile de oțel inoxidabil, cum ar fi 321 și 316L, rezistă la temperaturi ridicate, dar valoarea nominală a burdufului și opritoarele trebuie să corespundă condițiilor de funcționare.
Î5. Cum aleg între burduf de expansiune simplu și universal?
A5. Utilizați singur pentru mișcarea axială cu ancore puternice; utilizați universal pentru decalaj lateral, dezaliniere paralelă sau când țeava crește în două direcții.
Î6. Ce cauzează defectarea burdufurilor metalice?
A6. Cele mai frecvente cauze sunt mișcarea laterală neplanificată, ghidajele țevilor lipsă, ciocanul de berbec, vibrațiile, coroziunea și defecțiunea ancorei.
