Încălziți o țeavă de oțel carbon de 10 metri de la 20 °C la 120 °C și crește cu aproximativ 12 mm - suficient pentru a înclina un suport, supraîncărca duza pompei sau dezinstala o îmbinare filetată dacă ambele capete sunt ancorate. Acel decalaj dintre conductele rigide și mișcarea termică este exact ceea ce au fost proiectate să închidă burdufurile metalice. Un burduf metalic este un tub metalic cu pereți subțiri format într-o serie de circumvoluții paralele; se comportă ca un arc de precizie care se flexează axial, lateral și unghiular în timp ce rămâne etanș la presiune, astfel încât țeava se poate deplasa fără a împinge forță în echipamente, suporturi sau îmbinări.
Principiul este simplu, ingineria nu. Convoluțiile trebuie să fie suficient de adânci pentru a se deplasa, peretele suficient de subțire pentru a se îndoi, dar suficient de gros pentru a conține presiunea - majoritatea burdufurilor din oțel inoxidabil hidroformat rulează între aproximativ 0,3 și 1,5 mm de perete. Acest ghid explică cum funcționează burdufurile metalice, cum sunt fabricate, ce aliaje se potrivesc pentru ce serviciu și verificările de selecție care decid dacă un burduf durează zeci de ani sau nu reușește în primul său ciclu de încălzire, bazându-se pe experiența de producție a Haoyin, un producător de burduf din oțel inoxidabil din Ningbo, China, care furnizează produse ondulate pentru gaz, apă și sisteme de încălzire.
Element cheie: un burduf este mai întâi un arc, iar al doilea vas sub presiune. Specificați-l după mișcare, presiune și număr de cicluri - niciodată numai după dimensiunea țevii.
Ce este un burduf metalic?
Referințele de inginerie descriu burduful metalic ca un vas elastic: se aplică presiune spre exterior și se comprimă; pune-l sub vid și se extinde; împinge sau trage de-a lungul axei sale și se mișcă ca un arc și se întoarce. Fiecare circumvoluție contribuie cu o cantitate mică, repetabilă de deplasare, astfel încât mișcarea totală crește odată cu numărul de circumvoluții - în timp ce capacitatea de presiune se mișcă în direcția opusă. Acest compromis este inima designului burdufurilor.
Cinci parametri definesc orice burduf: pasul de convoluție (distanța dintre pliuri), diametrul crestei și rădăcinii, grosimea peretelui, lungimea liberă și armăturile de capăt care îl conectează la linie. Vederea izometrică de mai jos arată cum se potrivesc.
Structura unui burduf metalic format (vedere izometrică)
Aproape fiecare fișă de date – și fiecare discuție cu furnizorii – revine la acești cinci termeni.
Trei moduri de a face un burduf metalic
Domină trei rute de producție și fiecare lasă o semnătură asupra performanței.
Format hidraulic
Un tub fără sudură este fixat în interiorul matrițelor inelare și extins din interior prin presiunea internă, forțând metalul în profilul de convoluție. Rezultatul sunt circumvoluții netede, concentrice, cu o grosime constantă a peretelui - standardul industrial pentru rosturile de dilatare ale conductelor și pentru conectorii inoxidabil ondulat cu diametru mic montați pe aparatele cu gaz și pe încălzitoarele de apă.
Format mecanic (rula).
Aici, circumvoluțiile sunt rulate în tub, pas câte. Sculele costă mai puțin și diametrele mai mari sau pereții mai groși devin practici, ceea ce se potrivește HVAC și lucrărilor la scară de utilitate, cu un anumit cost în precizia profilului.
Sudate pe margini
Diafragmele interioare și exterioare ștanțate sunt sudate alternativ la marginile lor interioare și exterioare. Burdufurile sudate pe margine oferă cea mai mare mișcare pe unitate de lungime și rate foarte previzibile ale arcurilor, motiv pentru care apar în supapele de vid, echipamentele semiconductoare și instrumentele de precizie; compromisul este o capacitate de presiune mai redusă și cusături de sudură critice pentru oboseală.
| Tip | Cum se formează | Puncte forte tipice | Atentie |
|---|---|---|---|
| Format hidraulic | Tubul expandat în interiorul matrițelor sub presiune internă | Convoluții netede, echilibrate; capacitate puternică de presiune | Mai puțină călătorie pe unitate de lungime |
| S-a format rulou | Convoluții rolled in progressively | Economic pentru diametre mari și pereți groși | Precizie de profil inferior |
| Sudate pe margini | Diafragme sudate la creasta si radacina | Cea mai mare mișcare pe lungime; ritm precis al arcului | Presiune nominală mai mică; suduri critice la oboseală |
Ce face un burduf metalic într-un sistem de conducte
Domină patru locuri de muncă, în această ordine de frecvență:
- Compensare — absoarbe dilatarea și contracția termică, astfel încât creșterea să nu ajungă niciodată la ancore, pompe sau duze ale echipamentului.
- Controlul vibrațiilor — decuplarea vibrațiilor pompei, compresorului și ventilatorului înainte ca acestea să se deplaseze pe linie ca zgomot și oboseală.
- Alinierea greșită — iertarea micilor decalaje laterale și unghiulare lăsate în urmă de toleranțele de fabricație și instalare.
- Detecție și etanșare — funcționează ca element de răspuns în manometre, termostate și tije de supape etanșate.
Compensația este cea mai mare și este aritmetică previzibilă. Oțelul crește cu aproximativ 0,012 mm pe metru pentru fiecare °C de creștere a temperaturii - aproximativ 0,017 mm pentru oțelul inoxidabil austenitic - astfel încât o cursă de 10 m încălzită la 100 °C se prelungește cu aproximativ 12 mm în oțelul carbon și 17 mm în inoxidabil. Graficul arată cât de repede se adună.
Creșterea termică a unei conducte de 10 m față de creșterea temperaturii
Calculați din coeficienții standard de expansiune liniară: aproximativ 0,012 mm pe metru per °C (oțel carbon) și 0,017 (inox austenitic).
Un burduf dimensionat pentru acea călătorie ține creșterea departe de echipamentele conectate. Compensatorul nostru flexibil din metal / rostul de dilatare ondulat, parte a liniei de furtun metalic și compensator, este construit exact pentru această sarcină în încălzire, apă și conducte industriale.

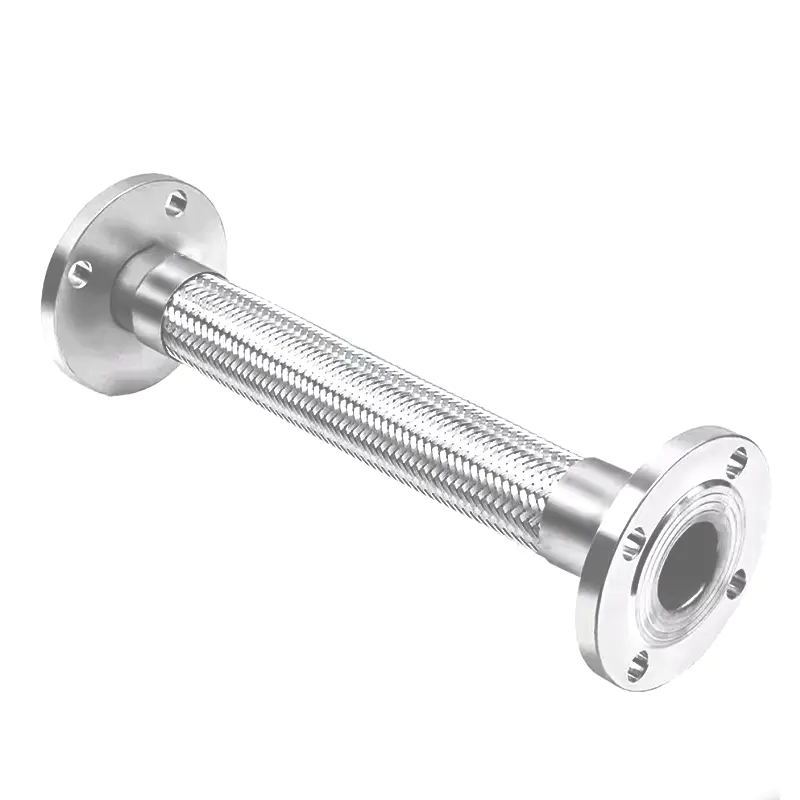

Articulație de dilatare ondulată cu compensator metalic flexibil Un rost de dilatare ondulat din oțel inoxidabil sau oțel carbon pentru absorbția creșterii conductelor în sistemele de încălzire, apă și industriale. Capetele cu flanșă, sudate sau cu conectare rapidă, DN255–DN600, care manipulează apă, abur și ulei la 0,6–1,6MPa. Vizualizare produs → Alegerea aliajului: temperatură, cloruri și cost
Selecția aliajului decide cât de fierbinte poate funcționa burduful, cum se descurcă cu mediul și cât costă. Limitele de mai jos sunt cifre tipice pentru serviciul continuu compilate din fișele tehnice ale producătorului rosturilor de dilatare; confirmați-le întotdeauna cu furnizorul în raport cu mediile, presiunea și condițiile de ciclism.
| Material | Limită tipică de serviciu continuu | Cel mai potrivit pentru |
|---|---|---|
| Bronz / alama | Aproximativ 200 °C | Apa de joasa presiune, elemente manometru si termostat |
| Monel 400 | Aproximativ 480 °C | Apa de mare și medii chimice agresive |
| inox 304 | Aproximativ 550 °C | Generale de apă, conectori de gaz, linii de încălzire și abur |
| Inoxidabil 316L | Aproximativ 550 °C | Apă clorură, servicii chimice și de coastă |
| inox 321 | Aproximativ 600 °C | Serviciu stabilizat la temperatură înaltă, schimbătoare de căldură |
| Inconel 625 | Aproximativ 980 °C | Linii de evacuare la temperatură ridicată și turbine adiacente |
Limită tipică de temperatură de serviciu continuu în funcție de aliaj
304 inoxidabil se potrivește cu 316L la aproximativ 550 °C; cifrele sunt îndrumări tipice pentru fișa de date - verificați pentru serviciul dvs.
Două note practice. În primul rând, inoxidabilul 304 este calul de lucru pentru serviciul de apă, gaz și încălzire, dar acolo unde clorurile întâlnesc temperaturi ridicate - locuri de coastă, unele ape de proces - 316L rezistă mult mai bine la coroziune prin stropire și cloruri. În al doilea rând, durata de viață la oboseală este proiectată, nu ghicit: metoda EJMA (Expansion Joint Manufacturers Association) evaluează un burduf prin cicluri de mișcare la deplasare nominală, motiv pentru care două burdufuri de aceeași dimensiune pot avea cote de viață foarte diferite.
Unde burdufurile metalice își câștigă păstrarea
Conducte industriale, HVAC și energie
Prezentările de ansamblu ale industriei privind utilizarea rosturilor de dilatare revin în continuare la aceeași listă scurtă: fabrici chimice și petrochimice, generare de energie, HVAC și încălzire centralizată, tratarea apei și construcții navale. Punctele obișnuite de montare sunt ieșirile pentru cazan și încălzire, aspirația și descărcarea pompei și intersecția turbinelor - oriunde căldura, vibrațiile și ancorarea rigidă se întâlnesc într-o singură linie.

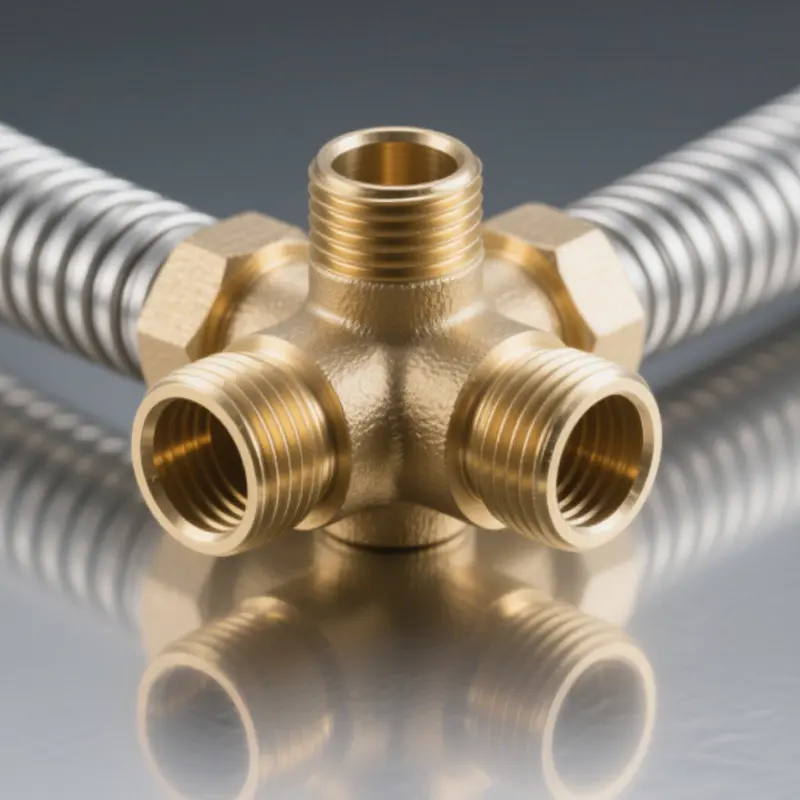

Racorduri menajere la gaz si apa

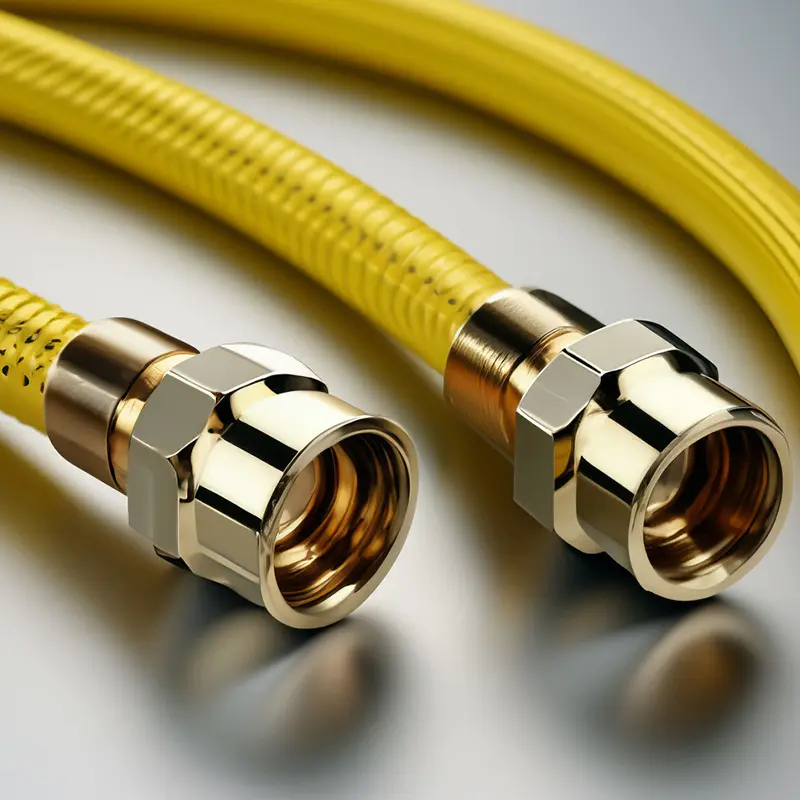

Aceeași tehnologie se micșorează perfect pentru clădiri. Un conector de gaz ondulat din oțel inoxidabil este efectiv un burduf metalic în miniatură cu piulițe, folosit pentru a conecta plite, plite, încălzitoare de apă și cazane suspendate. Dimensiunile rezidențiale variază de la DN10 la DN25, iar conectorii vânduți în America de Nord au certificare CSA conform standardelor aplicabile pentru conectori de gaz. Conectorul nostru DN15 certificat CSA este dimensiunea cel mai frecvent montată pe aparatele de uz casnic.
Conector de gaz din oțel inoxidabil DN15 certificat CSA Un conector miniatural cu burduf din oțel inoxidabil 304 ondulat cu piuliță evazată de 15/16"-16UNF, realizat pentru a lega aparatele electrocasnice pe gaz. Certificarea CSA și opțiunile multiple de adaptor îl fac un punct de referință practic pentru dimensiunile de conectare rezidențiale. Vizualizare produs → Metalul nu este singura opțiune, desigur. Burdufurile de cauciuc se deplasează mai departe și umezesc vibrațiile mai bine pentru bani, dar îmbătrânesc, au plafoane de temperatură reală și nu se potrivesc cu reținerea presiunii din metal. Graficul radar rezumă compromisurile pe care industria le acceptă în general.
Burduf metalic vs. cauciuc — comparație calitativă (0–5)
Comparație calitativă 0-5 care reflectă consensul general al industriei, nu datele de laborator.
Selectare și instalare: unde durata de viață este câștigată sau pierdută
Treceți prin șapte verificări înainte de a comanda:
- Mișcare — tip (axial, lateral, unghiular), cantitate și cicluri așteptate pe zi.
- Presiune — presiunea de lucru, presiunea de testare și orice condiție de vid.
- Temperatura — nivel de stare constantă plus vârfurile de pornire, în interiorul și în exteriorul conductei.
- Medii - cloruri, uleiuri sau amestecuri de gaze care restrâng alegerea aliajului.
- Fitinguri de capăt — capete de sudură, flanșe sau piulițe filetate, potrivite cu modul în care va fi realizată îmbinarea.
- Certificare - conectori listați CSA pentru gaz în America de Nord și producție controlată de ISO 9001 pentru aprovizionarea industrială.
- Instalare — fără torsiune la strângere, fără întindere pentru a închide un gol și sprijin corect, astfel încât greutatea țevii să nu atârne niciodată de fiting.
Această ultimă verificare decide majoritatea rezultatelor: evaluările defecțiunilor din industrie constată în mod repetat că defecțiunile timpurii ale burdufurilor se regăsesc până la instalare și manipulare - torsiune de la strângerea unei piulițe împotriva convoluțiilor, supraextensiune sau greutatea țevii care atârnă pe fiting - mai degrabă decât defectele de fabricație. Articolul nostru despre motivul pentru care burdufurile metalice eșuează în conductele industriale defalcă mecanismele.
Pentru lucrările cu gaz de uz casnic, potriviți dimensiunea conectorului la sarcina aparatului - DN10 până la DN25 acoperă majoritatea conectorilor rezidențiali - și acolo unde un conector lung trece printr-un dulap strâns, un design fără fluier suprimă zgomotul de curgere pe care convoluțiile simple îl pot produce la tragere mare.
Conector de gaz din oțel inoxidabil DN20 fără fluier Acest conector din oțel inoxidabil 304 îmbină un perete de 0,25 mm cu un design ondulat fără fluier, care suprimă zgomotul fluxului de aer în cursele lungi prin dulapuri strânse. O piuliță evazată de 1 1/8"-16UNF și o garnitură dură susțin conexiuni fără scurgeri ale aparatului. Vizualizare produs → Întrebări frecvente despre burdufurile metalice
Î1. La ce se folosește un burduf metalic?
Absoarbe dilatarea termică, vibrațiile și alinierea greșită în sistemele de conducte și servește, de asemenea, ca element de detectare în manometre și termostate.
Q2. Cât durează un burduf metalic?
Viața este evaluată în cicluri de mișcare, nu doar în ani. Dimensionat după metoda ciclului EJMA și instalat fără torsiune sau supraextensiune, acesta durează de obicei mai mult decât ciclul de întreținere al sistemului.
Q3. Ce este mai bun, un burduf metalic sau un burduf de cauciuc?
Metalul câștigă la temperatură, presiune și rezistență la îmbătrânire; cauciucul oferă mișcări mai mari, amortizare mai bună și costuri mai mici. Potriviți materialul la mediu, temperatură și mișcare.
Q4. Ce presiune poate suporta un burduf metalic?
Depinde de diametru, grosimea peretelui, numărul de straturi și profilul de convoluție. Conectorii din inox cu orificii mici servesc la funcționarea aparatelor de joasă presiune, în timp ce modelele industriale cu mai multe straturi ating valori mult mai mari - verificați întotdeauna clasa de presiune.
Î5. Se poate folosi un burduf metalic pe o conductă de gaz?
Da. Conectorii de gaz din oțel inoxidabil ondulat sunt standard pentru soare, încălzitoare de apă și cazane; în America de Nord, căutați certificarea CSA și dimensiunea corectă DN10–DN25.
Î6. Câtă mișcare poate absorbi un burduf?
Fiecare convoluție contribuie cu o cantitate fixă de deplasare axială la presiunea nominală, astfel încât mișcarea se adaptează cu numărul de convoluții - dar mai multe convoluții reduc capacitatea de presiune, astfel încât dimensionarea le echilibrează pe cele două.
